ЭЛЕКТРИ́ЧЕСКАЯ ЦЕПЬ

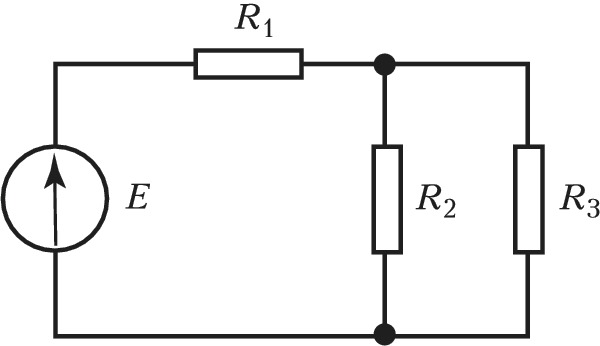

Схема простейшей разветвлённой электрической цепи: Е – источник энергии; R1, R2 и R3 – резисторы.

ЭЛЕКТРИ́ЧЕСКАЯ ЦЕПЬ, со­во­куп­ность разл. уст­ройств и со­еди­няю­щих их про­вод­ни­ков (или эле­мен­тов элек­тро­про­во­дя­щей сре­ды), пред­на­зна­чен­ная для про­те­ка­ния элек­три­че­ско­го то­ка, в ко­то­рой элек­тро­маг­нит­ные про­цес­сы мо­гут быть опи­са­ны с по­мо­щью эдс, си­лы то­ка и элек­трич. на­пря­же­ния. По на­зна­че­нию отд. час­тей Э. ц. в ней мож­но вы­делить уча­ст­ки, со­дер­жа­щие ис­точ­ни­ки энер­гии (сиг­на­лов), осу­ще­ст­в­ляю­щие пре­об­ра­зо­ва­ние к.-л. ви­да энер­гии в элек­три­че­скую, и уча­ст­ки, со­дер­жа­щие при­ём­ни­ки (по­тре­би­те­ли) энер­гии, пре­об­ра­зую­щие элек­трич. энер­гию в те­п­ло­вую, ме­ха­ни­че­скую и др. Ре­жим Э. ц. ха­рак­те­ри­зу­ет­ся зна­че­ния­ми то­ков и на­пря­же­ний на всех уча­ст­ках; связь ме­ж­ду то­ка­ми, эдс и на­пря­же­ния­ми в Э. ц. опи­сы­ва­ет­ся за­ко­на­ми Кирх­го­фа (см. Кирх­го­фа пра­ви­ла). Раз­ли­ча­ют Э. ц.: не­раз­ветв­лён­ные и раз­ветв­лён­ные (рис.), по­сто­ян­но­го то­ка и пе­ре­мен­но­го (од­но­фаз­ные и мно­го­фаз­ные). Э. ц. так­же клас­си­фици­ру­ют: по кон­фи­гу­ра­ции, или ти­пу со­еди­не­ний (по­сле­до­ват., па­рал­лель­но­го и сме­шан­но­го ти­па); на­ли­чию эле­мен­тов с не­ли­ней­ны­ми ха­рак­те­ри­сти­ка­ми (со­от­вет­ст­вен­но не­ли­ней­ные и ли­ней­ные); уров­ню то­ков и на­пря­же­ний (сла­бо- и силь­но­точ­ные, низ­ко­го и вы­со­ко­го на­пря­же­ния); ха­рак­те­ру про­цес­сов и эле­мен­тов (ана­ло­го­вые и циф­ро­вые); на­ли­чию ис­точ­ни­ков энер­гии (со­от­вет­ст­вен­но ак­тив­ные и пас­сив­ные, со­дер­жа­щие толь­ко т. н. пас­сив­ные эле­мен­ты – ре­зи­сто­ры, кон­ден­са­то­ры элек­три­че­ские и др.); на­зна­че­нию (си­ло­вые и це­пи управ­ле­ния).

См. так­же Трёх­фаз­ная цепь.
