ТРЁХФА́ЗНАЯ ЦЕПЬ

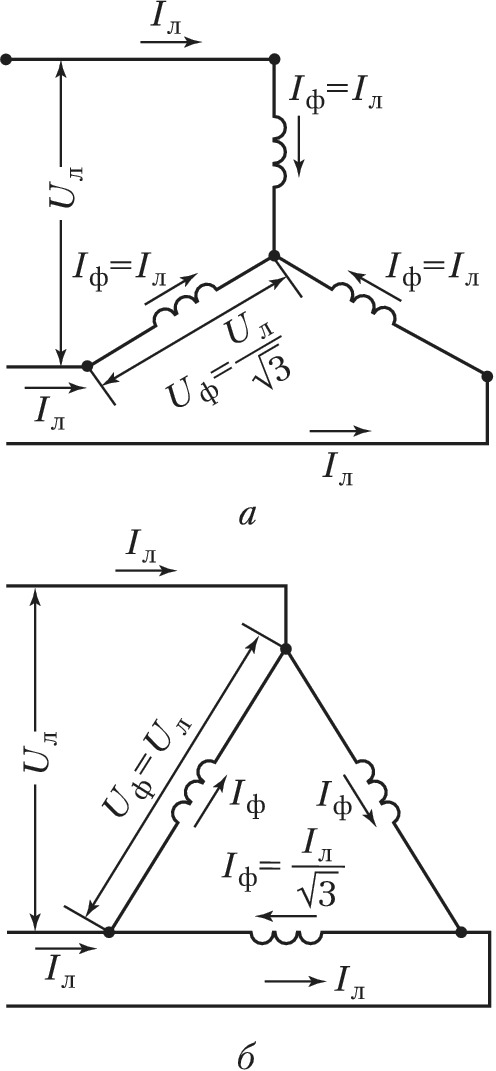

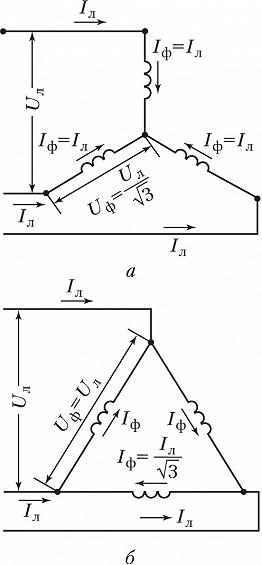

Схемы соединения в трёхфазной (симметричной) цепи звездой (а) и треугольником (б): Uл – линейное напряжение; Uф – фазное напряжение; Iл – сила линейного тока; Iф – сила фазного тока.

ТРЁХФА́ЗНАЯ ЦЕПЬ, элек­три­че­ская цепь пе­ре­мен­но­го то­ка, в ко­то­рой дей­ст­ву­ют три си­ну­сои­даль­ных на­пря­же­ния оди­на­ко­вой час­то­ты, сдви­ну­тые по фа­зе друг от­но­си­тель­но дру­га (обыч­но на 120°). Прак­тич. при­ме­не­ние име­ют Т. ц., об­ра­зо­ван­ные (в про­стей­шем слу­чае) фаз­ны­ми об­мот­ка­ми трёх­фаз­но­го ге­не­ра­то­ра (транс­фор­ма­то­ра, элек­тро­дви­га­те­ля), тре­мя при­ём­ни­ка­ми элек­тро­энер­гии (фа­зы на­груз­ки) и со­еди­нит. (ли­ней­ны­ми) про­во­да­ми. В Т. ц. по­лу­чи­ли рас­про­стра­не­ние два ти­па со­еди­не­ния фаз­ных об­мо­ток (рис.) – звез­дой (кон­цы об­мо­ток трёх фаз объ­е­ди­ня­ют­ся в один узел, на­зы­вае­мый ну­ле­вой или ней­траль­ной точ­кой, а на­ча­ла об­мо­ток при­сое­ди­ня­ют­ся к ли­ней­ным про­во­дам) и тре­угольни­ком (ко­нец ка­ж­дой фа­зы со­еди­ня­ет­ся с на­ча­лом дру­гой, и к по­лу­чен­ным трём уз­лам при­сое­ди­ня­ют­ся ли­ней­ные про­во­да). По срав­не­нию с од­но­фаз­ны­ми це­пя­ми Т. ц. эко­но­мич­нее, да­ют су­ще­ст­вен­но мень­шие пуль­са­ции то­ка по­сле вы­прям­ле­ния, по­зво­ля­ют про­сты­ми сред­ст­ва­ми по­лу­чать вра­щаю­щее­ся маг­нит­ное по­ле в элек­тро­дви­га­те­лях.
