ПАКЕ́ТНЫЙ ВЫКЛЮЧА́ТЕЛЬ

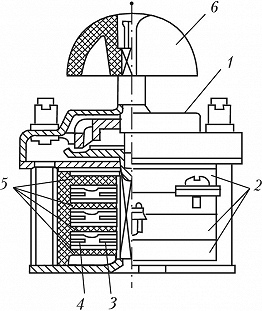

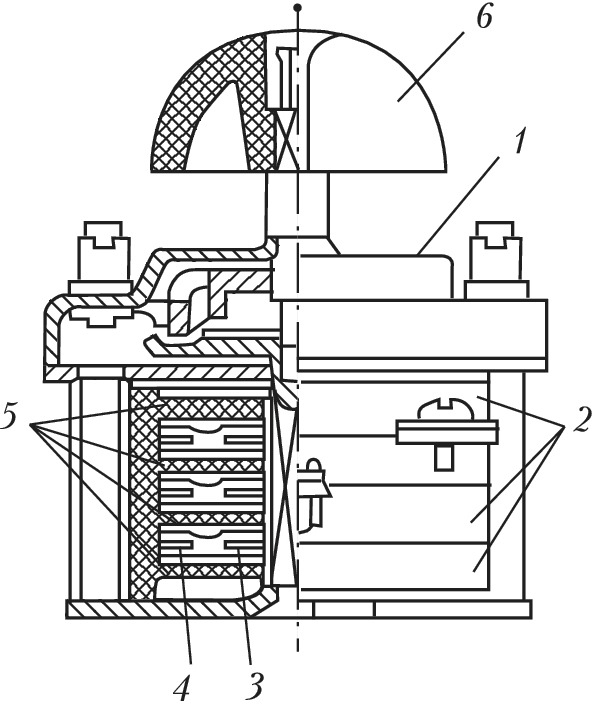

Пакетный выключатель: 1 – корпус; 2 – пакеты; 3 – подвижные контакты; 4 – неподвижные контакты; 5 – изоляционные перегородки; 6 – рукоятка поворотного типа.

ПАКЕ́ТНЫЙ ВЫКЛЮЧА́ТЕЛЬ, элек­трич. ап­па­рат с руч­ным при­во­дом для вклю­че­ния, от­клю­че­ния и пе­ре­клю­че­ния элек­трич. це­пей низ­ко­го на­пря­же­ния. Со­сто­ит из кон­такт­ной сис­те­мы, пе­ре­клю­чаю­ще­го ме­ха­низ­ма, пе­ре­ме­щаю­ще­го кон­так­ты и фик­си­рую­ще­го их в оп­ре­делён­ном ком­му­та­ци­он­ном по­ло­же­нии, и кор­пу­са. Кон­такт­ная сис­те­ма но­же­вых П. в. на­би­ра­ет­ся отд. сек­ция­ми (па­ке­та­ми), со­стоя­щи­ми из изо­ля­ци­он­ной пла­ты с рас­по­ло­жен­ны­ми на ней не­под­виж­ными кон­так­та­ми в ви­де но­жей и пру­жи­ня­щих под­виж­ных кон­так­тов, изо­ли­ро­ван­ных друг от дру­га (рис.). Осн. недос­та­ток П. в. этой кон­ст­рук­ции – ма­лая из­но­со­стой­кость (не бо­лее 10³–10⁴ пе­ре­клю­че­ний). Бо­лее со­вер­шен­ны па­кет­но-ку­лач­ко­вые вы­клю­ча­те­ли, в ко­то­рых за­мы­ка­ние и раз­мы­ка­ние кон­так­тов осу­ще­ст­в­ля­ют­ся ку­лач­ка­ми ме­ха­низ­ма пе­ре­клю­че­ния; их из­но­со­стой­кость до 2·10⁵ пе­ре­клю­че­ний. П. в. при­ме­ня­ют­ся в рас­пре­де­лит. уст­рой­ст­вах низ­ко­го на­пря­же­ния (щи­ты, пуль­ты и др.), в уст­рой­ст­вах пе­ре­клю­че­ния це­пей управ­ле­ния и сиг­на­ли­за­ции, для не­по­сред­ст­вен­но­го вклю­че­ния в элек­трич. сеть и от­клю­че­ния асин­хрон­ных элек­тро­дви­га­те­лей ма­лой мощ­но­сти, а так­же в элек­трич. це­пях бы­то­во­го на­зна­че­ния и бы­то­вых элек­трич. при­бо­рах (сти­раль­ных ма­ши­нах, вен­ти­ля­то­рах, пы­ле­со­сах и т. п.); из­го­тов­ля­ют­ся на но­ми­наль­ное на­пря­же­ние 12–600 В для по­сто­ян­но­го то­ка и 24–660 В для пе­ре­мен­но­го то­ка с час­то­той 50, 60 и 400 Гц при но­ми­наль­ной си­ле то­ка до не­сколь­ких со­тен ам­пер.

См. так­же Вы­клю­ча­тель элек­три­че­ский.
