АНТЕ́ННАЯ РЕШЁТКА

АНТЕ́ННАЯ РЕШЁТКА, на­прав­лен­ная ан­тен­на, пред­став­ляю­щая со­бой со­во­куп­ность дис­крет­ных сла­бо­на­прав­лен­ных из­лу­чаю­щих (при­ни­маю­щих) эле­мен­тов, сфа­зи­ро­ван­ных оп­ре­де­лён­ным об­ра­зом. Эле­мен­та­ми А. р. обыч­но слу­жат виб­ра­то­ры, ще­ли, спи­ра­ли, от­кры­тые кон­цы вол­но­во­дов, ру­по­ры и т. п. Ино­гда отд. эле­мен­ты ре­шёт­ки так­же яв­ля­ют­ся со­став­ны­ми, со­дер­жа­щи­ми неск. оди­на­ко­вых или раз­но­тип­ных из­лу­ча­те­лей. Дей­ст­вие А. р. ос­но­ва­но на ин­тер­фе­рен­ции элек­тро­маг­нит­ных волн, из­лу­чае­мых отд. эле­мен­та­ми в ре­жи­ме пе­ре­да­чи, и ко­ге­рент­ном сум­ми­ро­ва­нии сиг­на­лов, по­сту­паю­щих от эле­мен­тов в ре­жи­ме приё­ма. Вза­им­ное рас­по­ло­же­ние эле­мен­тов в про­стран­ст­ве и со­от­но­ше­ние фаз воз­бу­ж­дае­мых в них элек­тро­маг­нит­ных ко­ле­ба­ний оп­ре­де­ля­ет на­прав­ле­ние макс. из­лу­че­ния (приё­ма) А. р. и фор­му её диа­грам­мы на­прав­лен­но­сти.

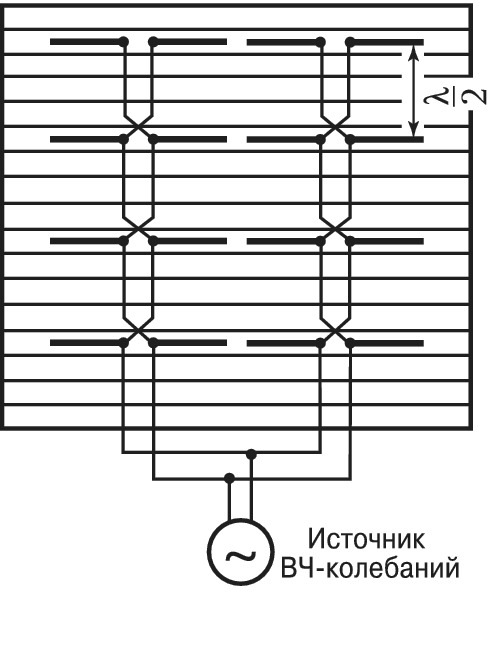

Фазированная антенная решётка (λ/2 – расстояние между элементами-вибраторами, где λ – длина волны излучения).

Эле­мен­ты А. р. мо­гут рас­по­ла­гать­ся на по­верх­но­сти разл. кон­фи­гу­ра­ции. Наи­бо­лее рас­про­стра­не­ны А. р., эле­мен­ты ко­то­рых рас­по­ло­же­ны в од­ной плос­ко­сти. При этом ча­ще встре­ча­ют­ся 2 ва­ри­ан­та фа­зи­ров­ки то­ков в эле­мен­тах: все эле­мен­ты воз­бу­ж­да­ют­ся син­фаз­но (син­фаз­ная ан­тен­на; рис.); эле­мен­ты воз­бу­ж­да­ют­ся по­сле­до­ва­тель­но с не­ко­то­рой за­держ­кой (сдви­гом) по фа­зе (см. Бе­гу­щей вол­ны ан­тен­на).

Прин­ци­пи­аль­ная осо­бен­ность А. р. – воз­мож­ность управ­ле­ния её диа­грам­мой на­прав­лен­но­сти пу­тём из­ме­не­ния ам­пли­туд и фаз ко­ле­ба­ний, воз­бу­ж­дае­мых в эле­мен­тах. Для это­го в А. р. ис­поль­зуют пе­ре­страи­вае­мые фа­зов­ра­ща­те­ли (фа­зо­вый спо­соб управ­ле­ния) и/или из­ме­ня­ют час­то­ту из­лу­чае­мых ко­ле­ба­ний (т. н. час­тот­ное ска­ни­ро­ва­ние). А. р. ши­ро­ко при­ме­ня­ют в ра­дио­ло­ка­ции, на­вига­ции, свя­зи, ра­дио­ас­тро­но­мии и др. об­лас­тях.
