ЭЛЕКТРИ́ЧЕСКИЙ ТРАНСФОРМА́ТОР

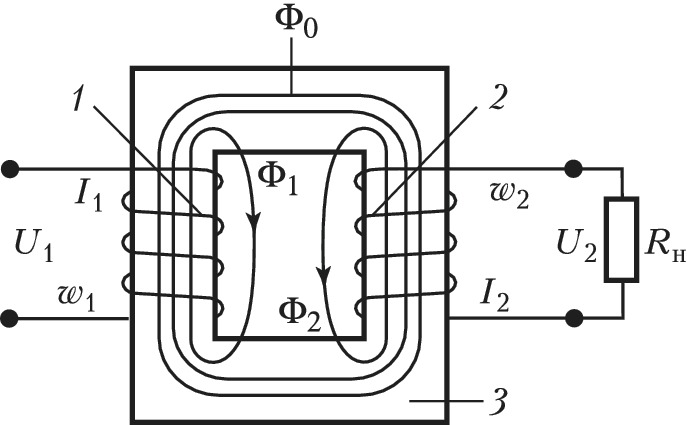

Схема простейшего электрического трансформатора: 1 и 2 – первичная и вторичная обмотки соответственно с числом витков w1 и w2; 3 – сердечник; U1 и U2 – напряжения на первичной и втор...

ЭЛЕКТРИ́ЧЕСКИЙ ТРАНСФОРМА́ТОР, элек­тро­маг­нит­ное уст­рой­ст­во, пре­об­ра­зую­щее пе­ре­мен­ный ток од­но­го на­пря­же­ния в пе­ре­мен­ный ток др. на­пря­же­ния (при не­из­мен­ной час­то­те); дей­ст­вие ос­но­ва­но на яв­ле­нии элек­тро­маг­нит­ной ин­дук­ции. В про­стей­шем слу­чае Э. т. со­сто­ит из маг­ни­то­про­во­да (сер­деч­ни­ка), на­бран­но­го из лис­то­вой элек­тро­тех­нич. ста­ли (с це­лью ог­ра­ни­че­ния вих­ре­вых то­ков), и од­ной (см. Ав­то­транс­фор­ма­тор) или не­сколь­ких изо­ли­ро­ван­ных об­мо­ток, ох­ва­ты­вае­мых об­щим маг­нит­ным по­то­ком (рис.). Пре­об­ра­зуе­мый ток по­да­ёт­ся в пер­вич­ную об­мот­ку, воз­ни­каю­щий при этом в сер­деч­ни­ке пе­ре­мен­ный маг­нит­ный по­ток на­во­дит во вто­рич­ной об­мот­ке эдс взаи­мо­ин­дук­ции; от­но­ше­ние на­пря­же­ний в об­мот­ках рав­но от­но­ше­нию чис­ла вит­ков в них. В со­от­вет­ст­вии с ви­дом пре­об­ра­зуе­мо­го то­ка раз­ли­ча­ют од­но- и трёх­фаз­ные транс­фор­ма­то­ры. Осн. ти­пы Э. т.: си­ло­вые – для пе­ре­да­чи и рас­пре­де­ле­ния элек­тро­энер­гии (в т. ч. спец. на­зна­че­ния – элек­тро­сва­роч­ные, для вы­пря­мит. ус­та­но­вок и т. д.); ис­пыта­тель­ные – для ис­сле­до­ва­ния разл. изо­ля­ци­он­ных кон­ст­рук­ций, из­ме­ри­тель­ные транс­фор­ма­то­ры, им­пульс­ные транс­фор­ма­то­ры. Мощ­ность Э. т. – от до­лей В·А до со­тен МВ·А, на­пря­же­ние – от до­лей В до со­тен кВ, то­ки – до де­сят­ков кА.
