ХОЛОДИ́ЛЬНЫЙ ЦИКЛ

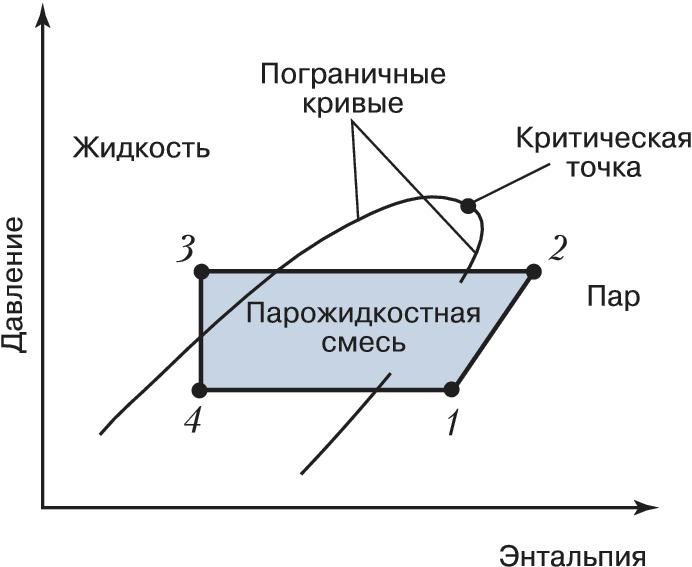

Холодильный цикл компрессионной холодильной машины: 1–2 – сжатие пара в компрессоре; 2–3 – отвод теплоты в конденсаторе; 3–4 – дросселирование в терморегулирующем вентиле; 4–1 – подвод теплоты в испар...

ХОЛОДИ́ЛЬНЫЙ ЦИКЛ, об­рат­ный кру­го­вой тер­мо­ди­на­мич. про­цесс, ис­поль­зуе­мый для ис­кусств. ох­ла­ж­де­ния в хо­ло­диль­ных ма­ши­нах. При­ме­ня­ют Х. ц., ос­но­ван­ные на ис­па­ре­нии жид­ко­сти, ис­поль­зо­ва­нии Джо­уля – Том­со­на эф­фек­та, рас­ши­ре­нии ра­бо­че­го те­ла в де­тан­де­ре. Од­ним из наи­бо­лее энер­ге­ти­че­ски вы­год­ных яв­ля­ет­ся об­рат­ный Кар­но цикл; по­доб­ный ему цикл иде­аль­ной па­ро­ком­прес­си­он­ной хо­ло­диль­ной ма­ши­ны (рис.) со­сто­ит из двух адиа­ба­ти­че­ских про­цес­сов (1–2, 3–4) и двух изо­тер­ми­че­ских про­цес­сов (4–1, 2–3). Су­ще­ст­ву­ют ус­лож­нён­ные цик­лы (кас­кад­ные, мно­го­сту­пен­ча­тые, с ре­ге­не­ра­ци­ей те­п­ло­ты и др.), на­зна­че­ние ко­то­рых – по­вы­ше­ние эко­но­мич­но­сти, рас­ши­ре­ние ин­тер­ва­ла тем­пе­ра­тур и др. Напр., кас­кад­ный Х. ц. при­ме­ня­ют для по­лу­че­ния тем­пе­ра­тур до –110 °C.
