ХРА́ПОВЫЙ МЕХАНИ́ЗМ

  • рубрика
  • родственные статьи
  • image description

    В книжной версии

    Том 34. Москва, 2017, стр. 187

  • image description

    Скопировать библиографическую ссылку:

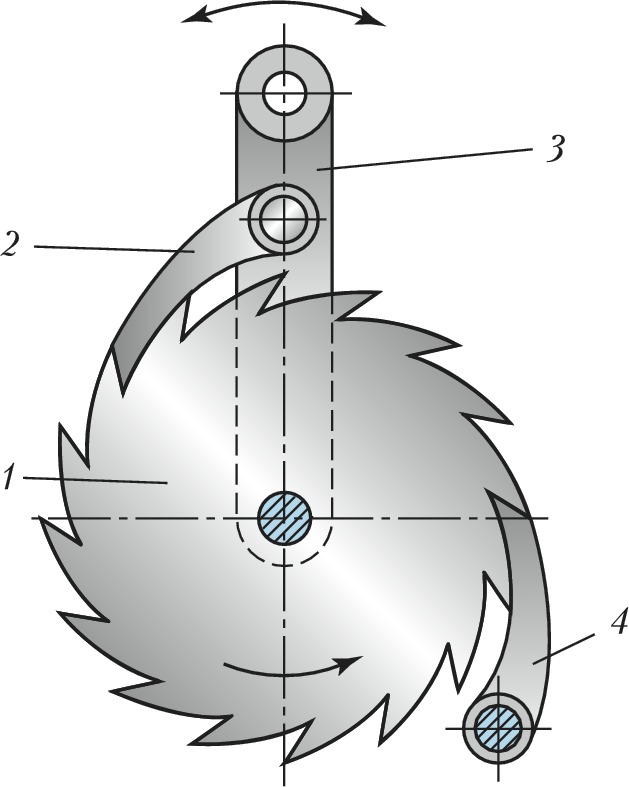

Схема храпового механизма: 1 – храповое колесо; 2 – собачка; 3 – рычаг; 4 – стопорная собачка.

ХРА́ПОВЫЙ МЕХАНИ́ЗМ, зуб­ча­тый ме­ха­низм для пре­об­ра­зо­ва­ния воз­врат­но-вра­ща­тель­но­го дви­же­ния ры­ча­га в пре­ры­ви­стое вра­ща­тель­ное дви­же­ние в од­ном на­прав­ле­нии. Х. м. (рис.) со­сто­ит в осн. из хра­по­во­го ко­ле­са; со­бач­ки (за­щёл­ки), ко­то­рая при­жи­ма­ет­ся к зу­бу ко­ле­са под дей­ст­ви­ем пру­жи­ны или собств. ве­са; ве­ду­ще­го ры­ча­га (ко­ро­мыс­ла). Х. м. при­ме­ня­ют в ка­че­ст­ве за­дер­жи­ваю­ще­го уст­рой­ст­ва, напр., в гру­зо­подъ­ём­ных ма­ши­нах, ча­сах с пру­жин­ным за­во­дом, тур­ни­ке­тах, га­еч­ных клю­чах, за­вод­ных ме­ха­низ­мах, дом­кра­тах. При при­ме­не­нии Х. м. в ка­че­ст­ве за­дер­жи­ваю­ще­го устрой­ст­ва ко­ро­мыс­ло не­под­виж­но, а со­бач­ка до­пу­ска­ет дви­же­ние хра­по­во­го ко­ле­са толь­ко в од­ном на­прав­ле­нии (про­тив хо­да ча­со­вой стрел­ки). Для по­лу­че­ния пе­рио­дич. вра­щат. дви­же­ния в од­ном на­прав­ле­нии с ос­та­нов­ка­ми (напр., ме­ха­низ­мы по­да­чи в ав­то­ма­тич. ли­ни­ях) ко­ро­мыс­ло по­лу­ча­ет ка­ча­тель­ное дви­же­ние от шар­нир­но­го ме­ха­низ­ма. При дви­же­нии ко­ро­мыс­ла спра­ва на­ле­во со­бач­ка за­хва­ты­ва­ет хра­по­вое ко­ле­со и по­во­ра­чи­ва­ет его на не­ко­то­рый угол. При об­рат­ном хо­де со­бач­ка про­скаль­зы­ва­ет на один или неск. зубь­ев, а хра­по­вое ко­ле­со удер­жи­ва­ет­ся от об­рат­но­го вра­ще­ния сто­пор­ной со­бач­кой.
