СВЧ-РАЗРЯ́ДНИК

  • рубрика
  • родственные статьи
  • image description

    В книжной версии

    Том 29. Москва, 2015, стр. 564

  • image description

    Скопировать библиографическую ссылку:




Авторы: И. В. Лебедев

СВЧ-РАЗРЯ́ДНИК, га­зо­раз­ряд­ный при­бор, в ко­то­ром плаз­ма сверх­вы­со­ко­час­тот­но­го раз­ря­да ис­поль­зу­ет­ся в ка­че­ст­ве эле­мен­та СВЧ-це­пи. При­ме­ня­ет­ся гл. обр. в ан­тен­ных пе­ре­клю­ча­те­лях ра­дио­ло­ка­ци­он­ных стан­ций для ав­то­ма­тич. ком­му­та­ции СВЧ-трак­та и за­щи­ты при­ём­ни­ка от воз­дей­ст­вия сиг­на­лов собств. пе­ре­дат­чи­ка и по­сто­рон­них мощ­ных ра­дио­сиг­на­лов (напр., от др. РЛС). В ос­но­ве ра­бо­ты СВЧ-р. ле­жит рез­ко вы­ражен­ная не­ли­ней­ность ха­рак­те­ри­стик са­мо­сто­ят. СВЧ-раз­ря­да, ко­то­рый воз­ни­ка­ет при на­пря­жён­но­сти элек­трич. по­ля, пре­вы­шаю­щей по­ро­го­вое зна­че­ние. Плаз­ма СВЧ-раз­ря­да, имею­щая вы­со­кую про­во­ди­мость, за­мы­ка­ет СВЧ-цепь, в ре­зуль­та­те че­го про­ис­хо­дит от­ра­же­ние элек­тро­маг­нит­ной вол­ны, по­сту­паю­щей на вход при­ём­ни­ка.

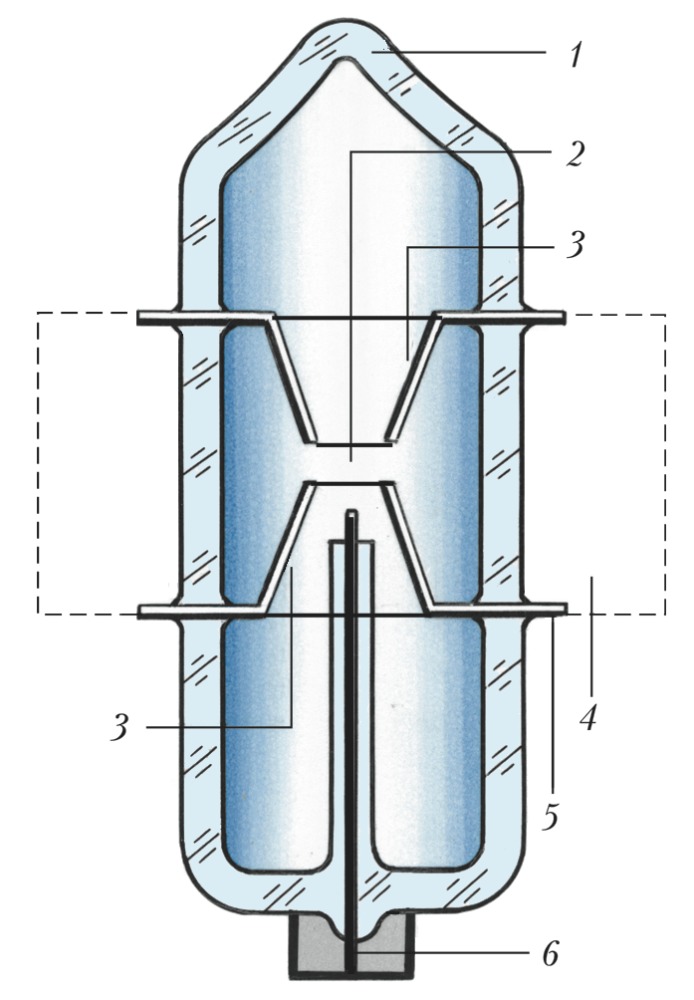

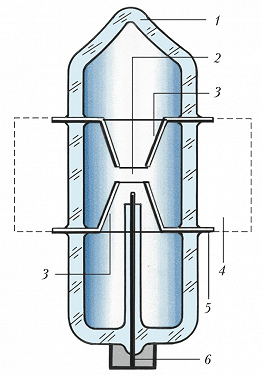

Схема резонансного высокодобротного СВЧ-разрядника: 1 – стеклянная вакуумно-плотная оболочка; 2 – разрядный промежуток; 3 – ёмкостные выступы (конусы); 4 – наружная (невакуумна...

Наи­бо­лее рас­про­стра­не­ны СВЧ-р., кон­ст­рук­тив­но объ­е­ди­нён­ные с объ­ём­ны­ми ре­зо­на­то­ра­ми или от­рез­ка­ми вол­но­во­да, по­лу­чив­шие назв. «ре­зо­нанс­ные раз­ряд­ни­ки» (РР). Роль раз­ряд­но­го про­ме­жут­ка в них иг­ра­ют т. н. ре­зо­нанс­ные ок­на и за­зо­ры вол­но­во­дов или ём­ко­ст­ные вы­сту­пы объ­ём­ных ре­зо­на­то­ров (рис.). РР обес­пе­чи­ва­ют за­щи­ту при­ём­ни­ка в ра­дио­ло­кац. ап­па­ра­ту­ре разл. ти­пов от мет­ро­во­го до мил­ли­мет­ро­во­го диа­па­зо­на длин волн. Осн. не­дос­тат­ки СВЧ-р. – инер­ци­он­ность, обу­слов­лен­ная про­цес­са­ми в раз­ряд­ной плаз­ме (ми­ним. вре­мя вос­ста­нов­ле­ния 0,2–0,5 мкс), и ог­ра­ни­чен­ный срок служ­бы. Ис­поль­зу­ют­ся так­же ком­би­ни­ров. за­щит­ные уст­рой­ст­ва, в ко­то­рых СВЧ-р. обес­пе­чи­ва­ют пред­ва­рит. за­щи­ту, а окон­чат. за­щи­та осу­ще­ст­в­ля­ет­ся ог­ра­ни­чи­тель­ны­ми дио­да­ми.

Лит.: Ле­бе­дев И. В. Тех­ни­ка и при­бо­ры СВЧ. 2-е изд. М., 1972. Т. 2; Ре­зо­нанс­ные раз­ряд­ни­ки ан­тен­ных пе­ре­клю­ча­те­лей. М., 1976.
