РЕЛЕ́

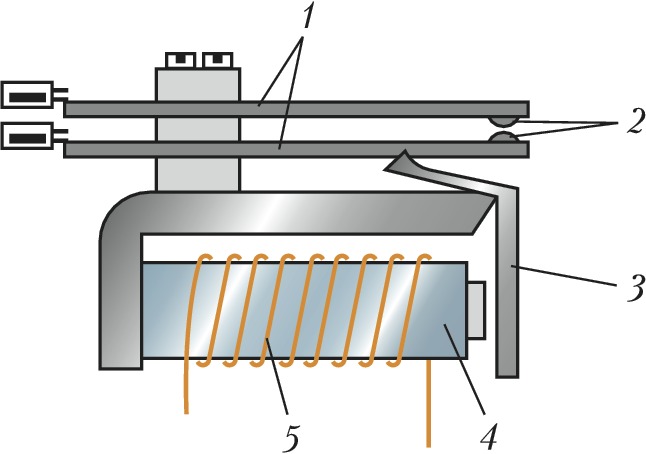

Электромагнитное реле: 1 – контактные пружины; 2 – контакты; 3 – якорь; 4 – сердечник; 5 – обмотка.

РЕЛЕ́ (франц. relais, от relayer – сме­нять, за­ме­нять), уст­рой­ст­во для ав­то­ма­тич. ком­му­та­ции элек­трич. це­пей (скач­ко­об­раз­но­го из­ме­не­ния вы­ход­ных ве­ли­чин) при за­дан­ных из­ме­не­ни­ях элек­трич. или не­элек­трич. вход­ных ве­ли­чин; от­но­сит­ся к клас­су дис­крет­ных уст­ройств. Обыч­но чис­ло ра­бо­чих со­стоя­ний Р. ог­ра­ни­че­но дву­мя или (ре­же) тре­мя. Раз­ли­чают Р. аку­стич., маг­нит­ные, ме­ха­нич., оп­тич., те­п­ло­вые, элек­трич., элек­тро­маг­нит­ные, маг­ни­то­элек­трич. и др. Р. при­ме­ня­ют в схе­мах ав­то­ма­ти­ки, управ­ле­ния, кон­тро­ля, ком­му­та­ции элек­трич. це­пей, сиг­на­ли­за­ции и др. Р. со­сто­ит из вос­при­ни­маю­ще­го и управ­ляю­ще­го эле­мен­тов, реа­ги­рую­щих на из­ме­не­ние вход­но­го па­ра­мет­ра, и ис­пол­нит. эле­мен­та (ком­му­ти­рую­щая сис­те­ма), воз­дей­ст­вую­ще­го на внеш­ние це­пи. По уст­рой­ст­ву ис­пол­нит. эле­мен­та Р. под­раз­де­ля­ют­ся на кон­такт­ные и бес­кон­такт­ные. Схе­ма про­стей­ше­го кон­такт­но­го элек­тро­маг­нит­но­го Р. по­ка­за­на на рисунке. Р. сра­ба­ты­ва­ет в ре­зуль­та­те взаи­мо­дей­ст­вия фер­ро­маг­нит­но­го яко­ря с маг­нит­ным по­лем об­мот­ки, по ко­то­рой про­хо­дит ток. При оп­ре­де­лён­ной ве­ли­чи­не то­ка в об­мот­ке Р. якорь при­тя­ги­ва­ет­ся к сер­деч­ни­ку, про­из­во­дя пе­ре­клю­че­ние кон­так­тов в управ­ляе­мой це­пи.

Сло­во «Р.» воз­ник­ло от англ. relay, что оз­на­ча­ло сме­ну ус­тав­ших поч­то­вых ло­ша­дей на стан­ци­ях или пе­ре­да­чу эс­та­фе­ты ус­тав­шим спорт­сме­ном. В 1831 Дж. Ген­ри изо­брёл Р., ко­то­рое ба­зи­ро­ва­лось на элек­тро­маг­нит­ном прин­ци­пе дей­ст­вия и бы­ло не­ком­му­та­ци­он­ным; пер­вое ком­му­та­ци­он­ное Р. изо­брёл С. Мор­зе в 1837, ко­то­рое впо­след­ст­вии ис­поль­зо­вал в те­ле­граф­ном ап­па­ра­те. По др. дан­ным, Р. впер­вые раз­ра­бо­та­но и по­строе­но рус. учё­ным П. Л. Шил­лин­гом в 1830 и со­став­ля­ло осн. часть вы­зыв­но­го уст­рой­ст­ва в раз­ра­бо­тан­ном им те­ле­гра­фе.
