ГАЗОРАЗРЯ́ДНЫЕ ИНДИКА́ТОРЫ
-
Рубрика: Технологии и техника
-
-
Скопировать библиографическую ссылку:
ГАЗОРАЗРЯ́ДНЫЕ ИНДИКА́ТОРЫ, газоразрядные приборы, предназначенные для визуального воспроизведения информации. В Г. и. используется, как правило, излучение катодной области или положительного столба тлеющего разряда, в связи с чем эти индикаторы называются также индикаторами тлеющего разряда. Действие Г. и. основано на возникновении оптич. излучения (свечения) при прохождении электрических разрядов в газах. Свечение разряда связано либо с возбуждением атомов ударами электронов и последующим возвратом атомов в невозбуждённое состояние с выделением энергии в виде квантов света, либо с рекомбинацией положительных ионов с электронами в объёме или на стенках прибора, также сопровождающейся выделением избыточной энергии в виде оптич. излучения. Использование тлеющего разряда позволяет создавать Г. и. с холодным, ненакаливаемым катодом, получать равномерно светящиеся поверхности требуемой формы, работать при малых удельных мощностях (порядка 10–2 Вт/см2). Г. и. наполняются чаще всего смесью инертных газов на основе Ne (излучение ярко-оранжевого цвета с высокой яркостью). В газовую смесь в качестве добавок также входят Ar, Kr, Xe и др. (для понижения напряжений зажигания, изменения спектрального состава излучения и др.). Катоды Г. и. выполняют либо из чистого металла (напр., Mo), либо делают активированными (с содержанием щелочных или щёлочноземельных металлов), применяются также автоэлектронные катоды.
Использование электрич. разряда определяет такие особенности Г. и., как возможность адресации (избират. включения и выключения) газоразрядных ячеек – элементов отображения – по индикаторному полю (части лицевой поверхности индикатора, выделенной для визуального воспроизведения информации), запоминания информации, а также модуляции яркости оптич. излучения, необходимой для воспроизведения полутонового изображения. Для адресации элементов отображения в Г. и. обычно используют два метода. В методе совпадений локализация и возникновение разряда происходят только при одновременном приложении электрич. сигналов к соответствующим (двум или более) электродам газоразрядной ячейки. В методе зарядовой связи возникновение разряда в одном промежутке стимулируется разрядом в др. промежутке. Сочетание зарядовой связи с подачей на электроды многофазных управляющих напряжений позволяет получить направленный перенос разряда (самосканирование).
По конструктивно-функциональным признакам выделяют неск. осн. типов Г. и. В сигнальных индикаторах при поступлении индицируемого сигнала возникает свечение разряда (в отсутствие сигнала свечения нет). К сигнальным Г. и. относятся гл. обр. неоновые лампы, применяемые, напр., для индикации напряжения или электрич. поля. Знаковые индикаторы предназначены для воспроизведения изображений цифр, букв и др. символов при огранич. числе знакомест (неск. десятков). В зависимости от способа формирования изображения такие Г. и. делятся на индикаторы с целостным представлением информации (т. н. фигурные, или пакетные), в которых катоды имеют форму отображаемого символа, и индикаторы с синтезируемым изображением, катоды которых состоят из отд. элементов, имеющих форму сегментов, полосок и др. Шкальные индикаторы (дискретные или аналоговые) обеспечивают отсчёт измеряемой величины по положению светящейся области относительно начала шкалы (индикаторы с движущейся точкой) либо по длине светящегося столбика (полосковые индикаторы); применяются в устройствах автоматики для индикации и сигнализации, а также в измерит. аппаратуре систем контроля и управления в пром-сти, на транспорте, в медицине и др. областях.
Особый вид Г. и. составляют индикаторные тиратроны (ИТ) тлеющего разряда – многоэлектродные приборы, содержащие одну или неск. сеток, позволяющих управлять возникновением разряда при низких (5–10 В) напряжениях. На основе ИТ созданы матричные индикаторы, предназначенные гл. обр. для отображения буквенно-цифровой информации. ИТ работают в режимах с запоминанием и без запоминания информации; для адресации используется как метод совпадений, так и метод зарядовой связи. Яркость таких Г. и. достигает 150 кд/м2 и более. ИТ в осн. применяются в качестве составных элементов индикаторных экранов коллективного пользования.
Наиболее быстро развивающийся класс газоразрядных индикаторных устройств – газоразрядные индикаторные панели (ГИП), содержащие большое число светоизлучающих элементов отображения (газоразрядных ячеек) в виде матрицы из рядов и столбцов, объединённых в одном корпусе. В отличие от обычных Г. и., ГИП предназначены для решения сложных информац. задач: отображения больших массивов знаковой информации, информации, представленной в графич. форме, изображений с градациями яркости, цветных изображений и т. п. В большинстве ГИП светоизлучающие элементы образуются в местах пересечения взаимно перпендикулярных систем электродов – анодов и катодов, т. е. строк и столбцов соответственно (число ячеек равно произведению числа анодов на число катодов). При подаче на электроды напряжения, достаточного для возникновения газового разряда, в соответствующих элементах возникает свечение. Выбор определённого сочетания светящихся точек и модуляция их яркости позволяют получать достаточно сложные изображения. Наиболее распространены ГИП следующих типов.

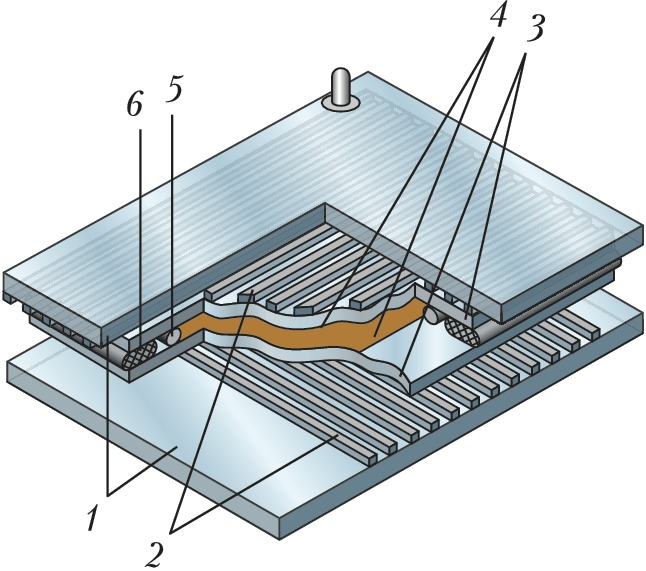

ГИП переменного тока (рис.) состоит из двух стеклянных пластин, разделённых зазором, для фиксации которых используются тонкие диэлектрич. прокладки. На пластинах с внутр. стороны расположены системы взаимно перпендикулярных металлич. электродов, покрытых изолирующим тонким слоем диэлектрика. На слой диэлектрика наносятся эмитирующее и защитное покрытия, характеризуемые высоким значением коэф. вторичной эмиссии, возникающей под действием ударов положительных ионов. Зазор между пластинами заполняется газом (обычно смесью на основе Ne) под давлением, близким к атмосферному. Такие панели обладают способностью запоминать информацию, что позволяет создать на их основе экран практически неограниченной информац. ёмкости. Используются три режима работы – записи, стирания и хранения информации. Между системами вертикальных и горизонтальных электродов постоянно прикладывается знакопеременное поддерживающее напряжение, амплитуда которого недостаточна для возникновения разряда, но обеспечивает его поддержание. Для записи или стирания информации на электроды ячейки подаются кратковременные импульсы напряжения. Скорость ввода информации 20 мкс на строку. Разработаны ГИП переменного тока с числом элементов 512×512; они широко применяются для отображения знаковой и знакографич. информации в автоматизиров. системах управления и дисплеях.
Широко используются ГИП с плазменно-электронным возбуждением люминофора (т. н. плазменные электронные матричные индикаторы, или плазменные панели), представляющие собой плоскую прямоугольную коробку, внутри которой на одной (обращённой к наблюдателю) стенке расположен люминесцентный экран, а на противоположной – металлич. холодный катод; прибор разделён на две части электродной системой адресации, содержащей строки и столбцы. В катодной части прибора (имеющей, по крайней мере, на порядок большую толщину) возможно возбуждение газового разряда и создание плазменного катода, в другой (экранной) части – только ускорение электронов в квазивакуумных условиях. Если к к.-л. электродам строк и столбцов приложен положительный потенциал (50–100 В), то электроны из плазмы разряда проходят в отверстия на пересечении этих электродов, ускоряются и возбуждают люминофор (ускоряющие напряжения ок. 4 кВ). Использование электронного возбуждения позволяет значительно повысить световую эффективность таких приборов по сравнению с ГИП др. типов. Плазменные ГИП предназначены для отображения буквенно-цифровой и полутоновой информации, а также для воспроизведения телевизионных изображений.
