ДИЭЛЕКТРИ́ЧЕСКИЙ УСИЛИ́ТЕЛЬ

  • рубрика
  • родственные статьи
  • image description

    В книжной версии

    Том 9. Москва, 2007, стр. 116

  • image description

    Скопировать библиографическую ссылку:

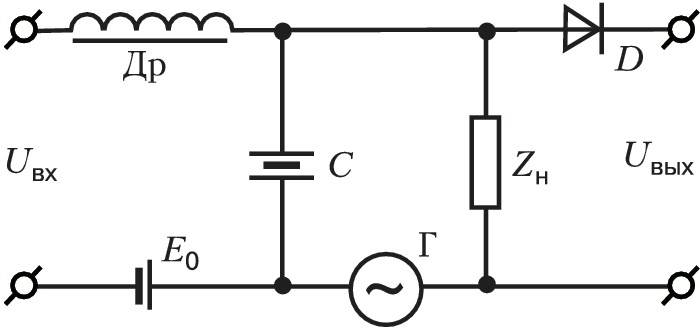

Типовая схема каскада усиления диэлектрического усилителя: Uвх – напряжение сигнала; Др – высокочастотный дроссель, защищающий источник усиливаемого сигнала от проникновения в него ВЧ-коле...

ДИЭЛЕКТРИ́ЧЕСКИЙ УСИЛИ́ТЕЛЬ, уси­ли­тель элек­трич. ко­ле­ба­ний, в ко­то­ром в ка­че­ст­ве осн. уси­ли­тель­но­го эле­мен­та ис­поль­зу­ет­ся кон­ден­са­тор с сег­не­то­элек­три­ком; дей­ст­вие ос­но­ва­но на из­ме­не­нии ём­ко­сти кон­ден­са­то­ра при из­ме­не­нии под­во­ди­мо­го к не­му на­пря­же­ния. В кас­ка­де уси­ле­ния Д. у. (рис.) под­во­ди­мые элек­трич. ко­ле­ба­ния из­ме­ня­ют ём­кость кон­ден­са­то­ра и, сле­до­ва­тель­но, его ре­ак­тив­ное со­про­тив­ле­ние, что вы­зы­ва­ет мо­ду­ля­цию ко­ле­ба­ний, соз­да­вае­мых ге­не­ра­то­ром. По­лу­чен­ные на на­гру­зоч­ном ре­зи­сто­ре мо­ду­ли­ро­ван­ные ко­ле­ба­ния де­тек­ти­ру­ют­ся дио­дом; в ре­зуль­та­те на вы­хо­де Д. у. воз­ни­ка­ют ко­ле­ба­ния, сов­па­даю­щие по фор­ме с под­во­ди­мы­ми, но боль­шей ам­пли­ту­ды. Час­то в кас­ка­де уси­ле­ния Д. у. кон­ден­са­то­ры с сег­не­то­элек­три­ком вклю­ча­ют­ся по схе­ме элек­трич. мос­та. Ко­эф. уси­ле­ния по мощ­но­сти од­но­кас­кад­но­го Д. у. дос­ти­га­ет 100. Д. у. при­ме­ня­ют гл. обр. для уси­ле­ния низ­ко­час­тот­ных (от со­тен герц до де­сят­ков ки­ло­герц) элек­трич. ко­ле­ба­ний в уст­рой­ст­вах ав­то­ма­ти­ки, сиг­на­ли­за­ции и др.
