ДЕТЕ́КТОРНЫЙ РАДИОПРИЁМНИК

  • рубрика
  • родственные статьи
  • image description

    В книжной версии

    Том 8. Москва, 2007, стр. 588

  • image description

    Скопировать библиографическую ссылку:

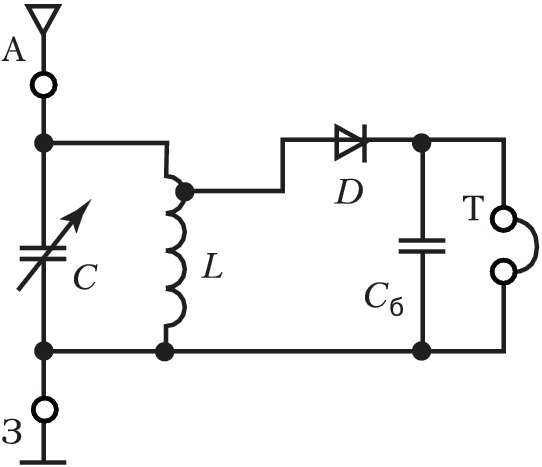

Схема детекторного радиоприёмника: А – антенна; C – конденсатор переменной ёмкости; L – катушка индуктивности колебательного контура; D – кристаллический детектор; Cб – б...

ДЕТЕ́КТОРНЫЙ РАДИОПРИЁМНИК, про­стей­ший ра­дио­при­ём­ник, в ко­то­ром при­ня­тые сиг­на­лы ра­дио­стан­ции пре­об­ра­зу­ют­ся (без уси­ле­ния по мощ­но­сти) в зву­ко­вые сиг­на­лы при по­мо­щи кри­стал­лич. де­тек­то­ра. Осн. эле­мен­ты Д. р.: пе­ре­страи­вае­мый по час­то­те ко­ле­ба­тель­ный кон­тур, кри­стал­лич. де­тек­тор (по­лу­про­вод­ни­ко­вый ди­од), го­лов­ной те­ле­фон (рис.). Из­ме­не­ни­ем ём­ко­сти кон­ден­са­то­ра С ко­ле­бат. кон­тур на­страи­ва­ют в ре­зо­нанс с не­су­щей час­то­той при­ни­мае­мой ра­дио­стан­ции, ос­лаб­ляя тем са­мым все сиг­на­лы, час­то­ты ко­то­рых от­ли­ча­ют­ся от ре­зо­нанс­ной. Вы­де­лен­ные ко­ле­бат. кон­ту­ром ко­ле­ба­ния пре­об­ра­зу­ют­ся ПП дио­дом в элек­трич. ко­ле­ба­ния зву­ко­вой час­то­ты, про­слу­ши­вае­мые с по­мо­щью го­лов­но­го те­ле­фо­на. Д. р. не со­дер­жит собств. ис­точ­ни­ка элек­трич. энер­гии, и все про­цес­сы про­ис­хо­дят толь­ко за счёт энер­гии при­ни­мае­мых ра­дио­волн; мо­жет при­ни­мать сиг­на­лы мощ­ных ра­дио­ве­ща­тель­ных стан­ций на расстоя­нии до не­сколь­ких ты­сяч ки­ло­мет­ров. Д. р. был рас­про­стра­нён в 1920–1930-х гг. (в ка­че­ст­ве де­тек­то­ра при­ме­ня­лись то­чеч­ные ПП дио­ды, пре­им. на ос­но­ве Ge). С по­яв­ле­ни­ем лам­по­вых (1940–50-е гг.) ра­дио­при­ём­ни­ков ут­ра­тил своё зна­че­ние.
