ДЕЛИ́ТЕЛЬ НАПРЯЖЕ́НИЯ

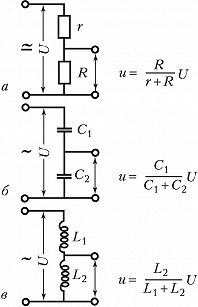

Схемы низковольтных делителей напряжения: а – резистивного; б – ёмкостного; в – индуктивного; u и U – напряжения; r и R – резисторы; C1 и C2 – конденсаторы; L1 и L2...

ДЕЛИ́ТЕЛЬ НАПРЯЖЕ́НИЯ, элек­тро­тех­нич. уст­рой­ст­во, по­зво­ляю­щее сни­мать (ис­поль­зо­вать) толь­ко часть имею­ще­го­ся по­сто­ян­но­го или пе­ре­мен­но­го на­пря­же­ния по­сред­ст­вом эле­мен­тов элек­трич. це­пи, со­стоя­щей из ре­зи­сто­ров, кон­ден­са­то­ров или ка­ту­шек ин­дук­тив­но­сти. Обыч­но при­ме­ня­ет­ся для из­ме­ре­ния на­пря­же­ния. Осн. ха­рак­те­ри­сти­ка Д. н. – ко­эф. де­ле­ния, оп­ре­де­ляе­мый от­но­ше­ни­ем вход­но­го (из­ме­ряе­мо­го) на­пря­же­ния к вы­ход­но­му (сни­мае­мо­му). Про­стей­ший Д. н. пред­став­ля­ет со­бой два по­сле­до­ва­тель­но со­еди­нён­ных ре­зи­сто­ра (два пле­ча де­ли­те­ля), на ко­то­рые по­да­ёт­ся вход­ное на­пря­же­ние $U$ (рис., а). Ко­эф. де­ле­ния при от­сут­ст­вии на­груз­ки оп­ре­де­ля­ет­ся фор­му­лой $$K=U/u=R/(R+r),$$ где $R$ и $r$ – со­про­тив­ле­ния ре­зи­сто­ров, $u$ – сни­мае­мое нап­ря­же­ние. От­кло­не­ния $R$ и $r$ (а сле­до­ва­тель­но, и $K$) от но­ми­наль­ных зна­че­ний обу­слов­ли­ва­ют по­греш­ность де­ли­те­ля. В Д. н. вы­со­кой точ­но­сти при­ме­ня­ют ре­зи­сто­ры с ма­лым тем­пе­ра­тур­ным ко­эф. со­про­тив­ле­ния и вы­со­кой вре­мен­нóй ста­биль­но­стью (напр., из ман­га­ни­но­вой про­во­ло­ки). В це­пях пе­ре­мен­но­го то­ка по­ми­мо ре­зи­стив­ных Д. н. ис­поль­зу­ют­ся так­же ём­ко­ст­ные с кон­ден­са­то­ра­ми по­сто­ян­ной или пе­ре­мен­ной ём­ко­сти (рис., б) и ин­дук­тив­ные (рис., в).

Д. н. мо­гут быть од­но­пре­дель­ны­ми (с од­ним но­ми­наль­ным $K$) и мно­го­пре­дель­ны­ми; с по­сто­ян­ным и ре­гу­ли­руе­мым (плав­но, дис­крет­но или ком­би­нир. спо­со­бом) от­но­ше­ни­ем плеч. Д. н. вхо­дят в со­став мн. средств из­ме­ре­ния в ка­че­ст­ве зве­на из­ме­рит. це­пи. Напр., ре­зи­стив­ные де­ли­те­ли с но­ми­наль­ны­ми зна­че­ния­ми $K$, рав­ны­ми 10, 100 и 1000, при­ме­ня­ют­ся во вход­ных це­пях мно­го­пре­дель­ных ана­ло­го­вых и циф­ро­вых вольт­мет­ров. Ём­ко­ст­ные Д. н., со­стоя­щие из не­сколь­ких по­сле­до­ва­тель­но со­еди­нён­ных кон­ден­са­то­ров вы­со­кой точ­но­сти, слу­жат для от­бо­ра мощ­но­стей от ЛЭП вы­со­ко­го на­пря­же­ния (до 500 кВ). При­ме­ром Д. н. на ин­дук­тив­ных со­про­тив­ле­ни­ях яв­ля­ет­ся ав­то­транс­фор­ма­тор.
