Авторы: В. В. Волшаник
Рис. 1. Типы водосбросных сооружений гидроузла: 1 – поверхностный водосброс без затворов (водослив с гребнем на уровне НПУ); 2 – поверхностное отверстие (водослив с затвором); 3 – по...

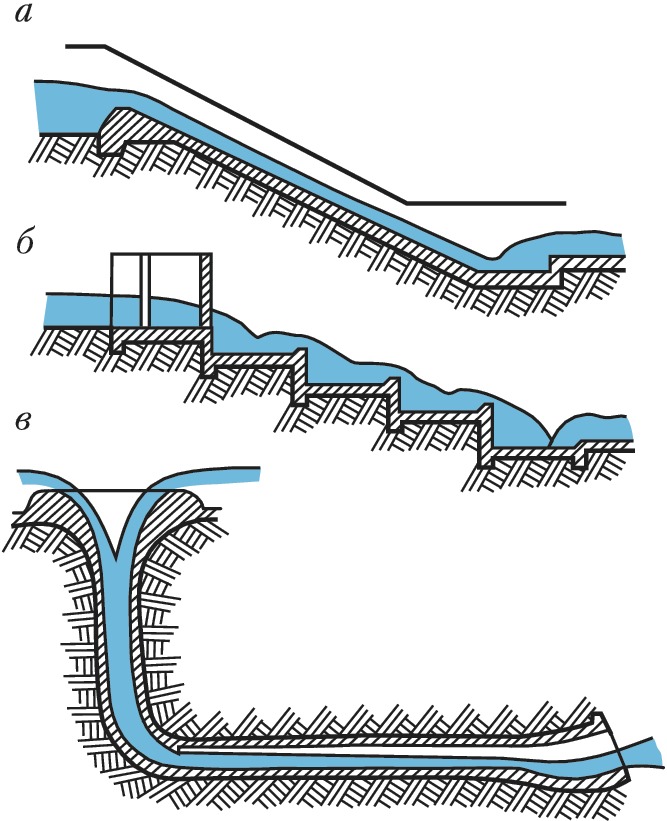

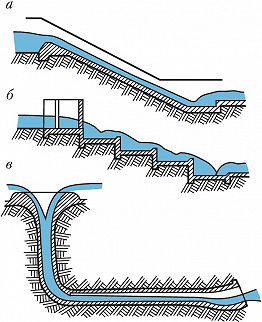

Рис. 2. Береговые водосбросы: а – быстроток; б – многоступенчатый перепад; в – шахтный водосброс.

ВОДОСБРО́С, гид­ро­тех­ни­че­ское со­ору­же­ние для сбро­са из­лиш­ней (па­вод­ко­вой) во­ды из во­до­хра­ни­ли­ща или др. вод­но­го объ­ек­та, а так­же для по­лез­ных по­пус­ков во­ды в ниж­ний бьеф. По на­зна­че­нию и кон­ст­рук­тив­ным при­зна­кам раз­ли­ча­ют: во­до­сли­вы – по­верх­но­ст­ные В. со сво­бод­ным пе­ре­ли­вом во­ды че­рез гре­бень пло­ти­ны или бров­ку ог­ра­ж­даю­щей дам­бы, и во­до­спус­ки – В. с во­до­про­пу­ск­ны­ми от­вер­стия­ми, по­гру­жен­ны­ми под уро­вень верх­не­го бье­фа (глу­бин­ны­ми или дон­ны­ми). Во­до­сли­вы мо­гут быть ис­поль­зо­ва­ны так­же для сбро­са из во­до­хра­ни­ли­ща льда, шу­ги, пла­ваю­ще­го ле­са и т. п. Во­до­спус­ки не­ред­ко слу­жат для про­мы­ва на­но­сов, опо­рож­не­ния во­до­хра­ни­ли­ща или ка­на­ла, а так­же врем. по­ни­же­ния уров­ня во­ды в них. Во­до­про­пу­ск­ные от­вер­стия В., как пра­ви­ло, обо­ру­ду­ют­ся за­тво­ра­ми, по­зво­ляю­щи­ми ре­гу­ли­ро­вать уров­ни и рас­хо­ды во­ды в верх­нем бье­фе (см. Гид­ро­тех­ни­че­ский за­твор). В. без за­тво­ров, обо­ру­до­ван­ные спец. уст­рой­ст­ва­ми (напр., по­плав­ка­ми), ко­то­рые всту­па­ют в дей­ст­вие при под­ня­тии уров­ня во­ды до оп­ре­де­лён­ной от­мет­ки, на­зы­ва­ют­ся ав­то­ма­ти­че­ски­ми. В., кон­ст­рук­тив­но свя­зан­ные с пло­ти­ной, на­зы­ва­ют пло­тин­ны­ми; В. с от­во­дя­щим во­до­во­дом, раз­ме­щае­мым в об­ход пло­ти­ны, – бе­ре­го­вы­ми (рис. 1). В пло­ти­не мо­гут од­но­вре­мен­но уст­раи­вать­ся по­верх­но­ст­ные и глу­бин­ные В. Бе­ре­го­вые В. со­ору­жа­ют в ви­де от­кры­тых во­до­сброс­ных ка­на­лов (бы­ст­ро­то­ки, мно­го­сту­пен­ча­тые пе­ре­па­ды, тран­шеи, об­ход­ные рус­ла и др.) или тун­не­лей (рис. 2). Тун­нель­ные В. раз­ме­ща­ют в бе­ре­го­вых ко­рен­ных по­ро­дах. Во­да по­сту­па­ет в рас­по­ло­жен­ную на бе­ре­го­вом скло­не баш­ню (ба­шен­ный В.) или че­рез коль­це­вую во­до­слив­ную во­рон­ку в шах­ту (шахт­ный В.). Из баш­ни (или шах­ты) во­ду на­прав­ля­ют в от­во­дя­щий тун­нель. При не­об­хо­ди­мо­сти обес­пе­чить про­пуск боль­ших рас­хо­дов во­ды при не­зна­чит. пре­вы­ше­нии уров­ня верх­не­го бье­фа над греб­нем во­до­сли­ва уст­раи­ва­ет­ся си­фон­ный во­до­сброс.
