ВАТТМЕ́ТР

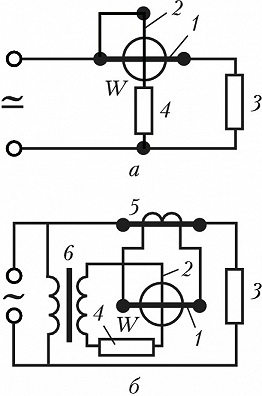

Схема включения ваттметра: а – непосредственно; б – через трансформаторы тока (5) и напряжения (6); W – ваттметр; 1 – цепь тока; 2 – цепь напряжения; 3 – нагрузка; ...

ВАТТМЕ́ТР (от ватт и …метр), при­бор для из­ме­ре­ния элек­трич. мощ­но­сти, по­треб­ляе­мой уча­ст­ком элек­трич. це­пи (на­груз­кой). В. име­ет две це­пи: то­ка (вклю­ча­ет­ся по­сле­до­ва­тель­но с на­груз­кой) и на­пря­же­ния (вклю­ча­ет­ся с до­ба­воч­ным ре­зи­сто­ром па­рал­лель­но на­груз­ке). По­ка­за­ния В. (в ват­тах) про­пор­цио­наль­ны про­из­ве­де­нию си­лы то­ка на на­пря­же­ние, а при пе­ре­мен­ном то­ке – так­же на ко­си­нус уг­ла сдви­га фаз ме­ж­ду то­ком и на­пря­же­ни­ем. Наи­бо­лее рас­про­стра­не­ны элек­тро­ди­на­мич. В., пред­на­зна­чен­ные для из­ме­ре­ний в це­пях по­сто­ян­но­го или пе­ре­мен­но­го (на час­то­тах до 5 кГц) то­ка; ра­бо­та ос­но­ва­на на взаи­мо­дей­ст­вии маг­нит­ных по­лей под­виж­ной и не­под­виж­ной ка­ту­шек при про­хо­ж­де­нии по ним элек­трич. то­ка (см. Элек­тро­ди­на­ми­че­ский из­ме­ри­тель­ный при­бор). При­ме­ня­ют­ся так­же фер­ро­ди­на­мич. В., ре­же ин­дук­ци­он­ные и тер­мо­элек­три­че­ские (как пра­ви­ло, при по­вы­шен­ных и вы­со­ких час­то­тах).

В. вы­пол­ня­ют од­но­фаз­ны­ми и трёх­фаз­ны­ми. По­след­ние пред­став­ля­ют со­бой кон­ст­рук­тив­ное объ­е­ди­не­ние двух или трёх од­но­фаз­ных В. с под­виж­ны­ми ка­туш­ка­ми, раз­ме­щён­ны­ми на об­щей оси. В це­пи вы­со­ко­го на­пря­же­ния В. вклю­ча­ют че­рез из­ме­ри­тель­ные транс­фор­ма­то­ры (то­ка и на­пря­же­ния).
