АВТОГЕНЕРА́ТОР

АВТОГЕНЕРА́ТОР (ге­не­ра­тор с са­мо­воз­бу­ж­де­ни­ем), ге­не­ра­тор элек­трич. ко­ле­ба­ний, ра­бо­таю­щий в ав­то­ко­ле­ба­тель­ном ре­жи­ме. Воз­бу­ж­де­ние ав­то­ко­ле­ба­ний в А. на­чи­на­ет­ся са­мо­про­из­воль­но с воз­ник­но­ве­ния (вслед­ст­вие элек­трич. флук­туа­ций) на­чаль­ных ко­ле­ба­ний, ко­то­рые на­рас­та­ют, ес­ли мощ­ность, пе­ре­да­вае­мая в ко­ле­ба­тель­ную сис­те­му от ис­точ­ни­ка пи­та­ния, пре­вы­ша­ет мощ­ность по­терь (т. е. про­ис­хо­дит са­мо­воз­бу­ж­де­ние ге­не­ра­то­ра). Ком­пен­са­ция по­терь и под­дер­жа­ние ста­цио­нар­но­го ре­жи­ма ра­бо­ты А. осу­ще­ст­в­ля­ет­ся за счёт по­да­чи час­ти ко­ле­ба­тель­ной энер­гии с вы­хо­да ге­не­ра­то­ра на его вход с по­мощью по­ло­жит. об­рат­ной свя­зи ли­бо вклю­че­ни­ем в цепь А. эле­мен­та с от­ри­цат. со­про­тив­ле­ни­ем (напр., тун­нель­но­го дио­да). Час­то­та и фор­ма воз­бу­ж­дае­мых ав­то­ко­ле­ба­ний оп­ре­де­ля­ют­ся свой­ст­ва­ми са­мо­го ге­не­ра­то­ра.

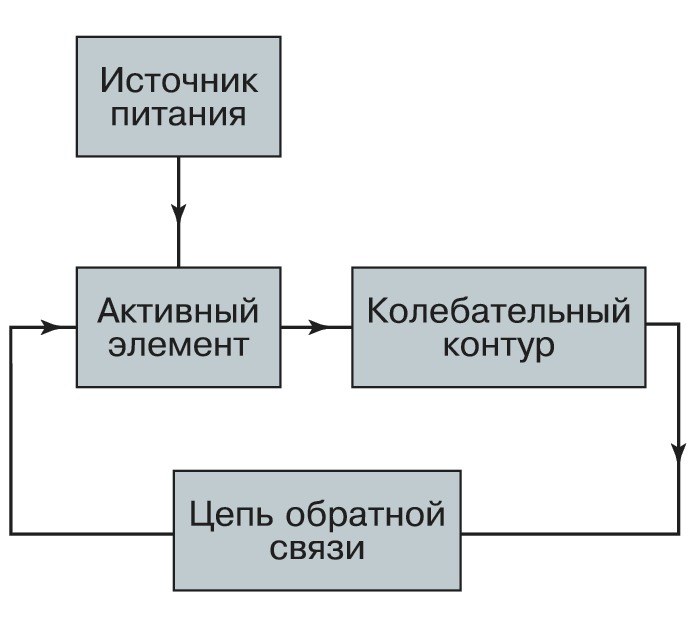

Структурная схема автогенератора.

Про­стей­ший А., вы­ра­ба­ты­ваю­щий гар­мо­нич. ко­ле­ба­ния, со­дер­жит ко­ле­ба­тель­ный кон­тур, об­ла­даю­щий ма­лым ак­тив­ным со­про­тив­ле­ни­ем, ис­точ­ник пи­та­ния (вы­пря­ми­тель или ба­та­рея) и ак­тив­ный (уси­ли­тель­ный) эле­мент (напр., элек­трон­ная лам­па, тран­зи­стор) в со­че­та­нии с це­пью об­рат­ной свя­зи. Ста­биль­ность час­то­ты А. оп­ре­де­ля­ет­ся гл. обр. тем­пе­ра­тур­ной ста­биль­но­стью эле­мен­тов ко­ле­ба­тель­ной сис­темы и её доб­рот­но­стью. А. ши­ро­ко при­ме­ня­ют в ра­дио­пе­ре­дат­чи­ках (в ка­че­ст­ве за­даю­ще­го ге­не­ра­то­ра), в стан­дар­тах вре­ме­ни и час­то­ты, син­те­за­то­рах час­тот и др. См. так­же Ста­би­ли­за­ция час­то­ты.
