АБЕРРА́ЦИИ ОПТИ́ЧЕСКИХ СИСТЕ́М

АБЕРРА́ЦИИ ОПТИ́ЧЕСКИХ СИСТЕ́М (от лат. aberratio – ук­ло­не­ние), ис­ка­же­ния изо­бра­же­ний, соз­да­вае­мых оп­тич. сис­те­ма­ми. Про­яв­ля­ют­ся в том, что оп­тич. изо­бра­же­ния не впол­не от­чёт­ли­вы, неточ­но со­от­вет­ст­ву­ют объ­ек­там или ока­зы­ва­ют­ся ок­ра­шен­ны­ми. Су­ще­ст­ву­ет неск. ви­дов абер­ра­ций. Наи­бо­лее рас­про­стра­нён­ны­ми яв­ля­ют­ся хро­ма­ти­че­ская абер­ра­ция и сле­дую­щие гео­мет­рич. абер­ра­ции: сфе­ри­че­ская, ас­тиг­ма­тизм, ко­ма, дис­тор­сия, кри­виз­на по­ля изо­бра­же­ния.

Сфе­ри­че­ская абер­ра­ция за­клю­ча­ет­ся в том, что све­то­вые лу­чи, ис­пу­щен­ные од­ной точ­кой объ­ек­та и про­шед­шие од­ни из них вбли­зи оп­тич. оси, а дру­гие че­рез от­да­лён­ные от оси час­ти сис­те­мы, не со­би­ра­ют­ся в од­ной точ­ке. Вслед­ст­вие это­го изо­бра­же­ние, соз­да­вае­мое па­рал­лель­ным пуч­ком лу­чей на пер­пен­дику­ляр­ном оси эк­ра­не, име­ет вид не точ­ки, а круж­кá с яр­ким ядром и ос­ла­бе­ваю­щим по яр­ко­сти оре­о­лом (т. н. кру­жок рас­сея­ния). Спе­ци­аль­ным под­бо­ром линз (со­би­раю­щих и рас­сеи­ваю­щих) сфе­рич. абер­ра­цию мож­но поч­ти пол­но­стью уст­ра­нить.

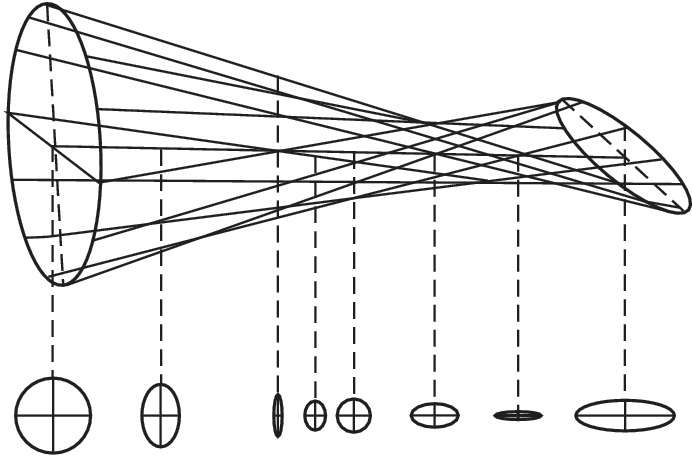

Рис. 1. Световой пучок, прошедший через оптическую систему, обладающую астигматизмом. Внизу показаны сечения пучка плоскостями, перпендикулярными оптической оси системы.

Ас­тиг­ма­тизм про­яв­ля­ет­ся в том, что изо­бра­же­ние точ­ки, не ле­жа­щей на глав­ной оп­тич. оси, пред­став­ля­ет со­бой не точ­ку, а две вза­им­но пер­пен­ди­ку­ляр­ные ли­нии, рас­по­ло­жен­ные в раз­ных плос­ко­стях на не­ко­то­ром рас­стоя­нии друг от дру­га. Изо­бра­же­ния точ­ки в про­ме­жу­точ­ных ме­ж­ду эти­ми плос­ко­стя­ми се­че­ни­ях име­ют вид эл­лип­сов (рис. 1). Ас­тиг­ма­тизм обу­слов­лен не­оди­на­ко­во­стью кри­виз­ны оп­тич. по­верх­но­сти в раз­ных плос­ко­стях се­че­ния па­даю­ще­го на неё све­то­во­го пуч­ка и воз­ни­ка­ет ли­бо вслед­ст­вие асим­мет­рии оп­тич. сис­те­мы (напр., в ци­лин­д­рич. лин­зах), ли­бо в обыч­ных сфе­рич. лин­зах при па­де­нии све­то­во­го пуч­ка под боль­шим уг­лом к оси. Ас­тигма­тизм ис­прав­ля­ют та­ким под­бо­ром линз, что­бы од­на ком­пен­си­ро­ва­ла ас­тиг­ма­тизм дру­гой. Ас­тиг­ма­тиз­мом мо­жет об­ла­дать че­ло­ве­че­ский глаз (см. Асти­гма­тизм гла­за).

При на­клон­ном па­де­нии лу­чей на оп­тич. си­сте­му в ре­зуль­та­те на­ру­ше­ния сим­мет­рии пуч­ка воз­ни­ка­ет ещё од­на абер­ра­ция – ко­ма, при ко­то­рой изо­бра­же­ние точ­ки име­ет вид не­сим­мет­рич­но­го пят­на рас­се­я­ния. Её раз­ме­ры про­пор­ци­о­наль­ны квад­ра­ту уг­ло­вой апер­ту­ры оп­тич. си­сте­мы и уг­ло­во­му уда­ле­нию точ­ки-объ­е­кта от оп­тич. оси. Ко­ма ве­ли­ка в те­ле­ско­пах с па­ра­бо­лич. зер­ка­ла­ми. Ис­прав­ля­ют ко­му под­бо­ром линз.

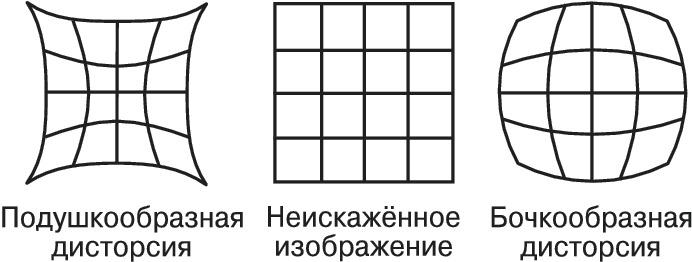

Рис. 2. Дисторсия.

Для дис­тор­сии ха­рак­тер­но на­ру­ше­ние гео­мет­рич. по­до­бия ме­ж­ду объ­ек­том и его изо­бра­же­ни­ем. Дис­тор­сия обус­лов­ле­на не­оди­на­ко­вым ли­ней­ным уве­ли­че­ни­ем оп­тич. сис­те­мы на раз­ных уча­ст­ках изо­бра­же­ния. При­мер ис­ка­же­ний, ко­то­рые да­ёт сис­те­ма, об­ла­даю­щая дис­тор­си­ей, при­ве­дён на рис. 2. Сле­ва от цен­траль­но­го квад­ра­та по­ка­за­но его изо­бра­же­ние, ис­ка­жён­ное за счёт по­душ­ко­об­раз­ной (по­ло­жи­тель­ной) дис­тор­сии, спра­ва – ис­ка­жён­ное за счёт боч­ко­об­раз­ной (от­ри­ца­тель­ной) дис­тор­сии. Дис­тор­сия ус­тра­ня­ет­ся под­бо­ром линз.

Кри­виз­на по­ля – абер­ра­ция осе­сим­мет­рич­ной оп­тич. сис­те­мы, она за­клю­ча­ет­ся в том, что изо­бра­же­ние плос­ко­го пред­ме­та по­лу­ча­ет­ся пло­ским не в плос­ко­сти, как долж­но быть в иде­аль­ной сис­те­ме, а на ис­крив­лён­ной по­верх­но­сти. В слож­ных оп­тич. сис­те­мах кри­виз­ну по­ля ис­прав­ля­ют, со­че­тая лин­зы с по­верх­но­стя­ми раз­ной кри­виз­ны.

Оп­тич. сис­те­мы мо­гут об­ла­дать од­но­вре­мен­но неск. абер­ра­ция­ми, уст­ра­нить их все сра­зу – очень слож­ная за­да­ча. Обыч­но абер­ра­ции уст­ра­ня­ют час­тич­но в за­ви­си­мо­сти от на­зна­че­ния оп­тич. сис­те­мы. В не­ко­то­рых слу­ча­ях ис­поль­зу­ют ме­то­ды адап­тив­ной оп­ти­ки.

Хро­ма­тич. абер­ра­ция свя­за­на с за­ви­си­мо­стью по­ка­за­те­ля пре­лом­ле­ния сред от дли­ны вол­ны све­та.

Не­со­вер­шен­ст­ва изо­бра­же­ний, фор­ми­руе­мых оп­тич. сис­те­мой, воз­ни­ка­ют так­же в ре­зуль­та­те ди­фрак­ции све­та на оп­ра­вах линз, диа­фраг­мах и т. п. Та­кие абер­ра­ции прин­ци­пи­аль­но не­уст­ра­ни­мы, хо­тя и мо­гут быть умень­ше­ны. Но они обыч­но не так силь­но влия­ют на изо­бра­же­ние, как гео­мет­ри­че­ские и хро­ма­ти­че­ские.
